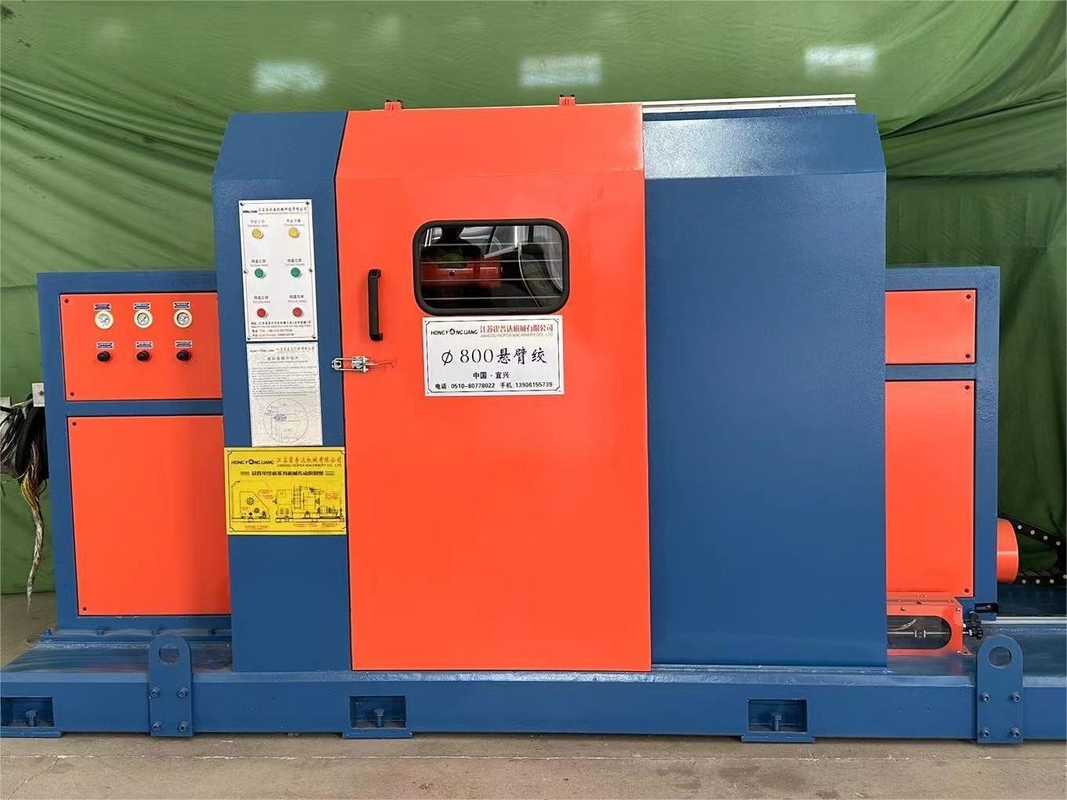

Máquina de enxaguamento de filamentos de torção única com núcleos múltiplos de 1000 r/min

Máquina de enxaguamento de filamentos de torção única com núcleos múltiplos de 1000 r/min

Especificação técnica

Aplicaçãon

Aplicável a cabos de dados (cat5e/cat6/cat6a/cat7) e cablagem de fios de núcleo de cadeia múltipla

e torcendo e embrulhando no meio.

Características:

A caixa de enrolamento move os tabuleiros para a esquerda e para a direita ao longo do caminho de deslizamento, com inclinação estável e ajuste sem passos, e o cabo de fio enrolado está ordenadamente organizado, com tensão equilibrada.

Comparado com as máquinas tradicionais de filamento único, tem a vantagem de evitar a ruptura da vara de parafuso a alta velocidade.

L O carregamento e descarregamento das bandejas é fácil com baixo consumo de mão de obra.

L passo controlado por computador, roda de tração sem tensão, caminho de passagem do cabo de fiação de movimento, aumentando o diâmetro da roda de tração para reduzir a curva do cabo de fio.

l A unidade principal de enxaguante tem uma estrutura de braço em voga, um corpo giratório com baixa inércia de rotação, altas rpm e velocidade estável.

Descrição do produto:

Uma máquina de torção única de 1000r/min com múltiplos núcleos é um tipo específico de máquina utilizada para a produção de feixes de fios torcidos com múltiplos núcleos.Aqui estão as principais características de tal máquina:

1. Velocidade de rotação: a máquina opera a uma velocidade de 1000 revoluções por minuto (r/min).

2. Single Twisting Stranding: A máquina utiliza uma configuração de single twisting stranding, onde vários núcleos ou condutores são torcidos juntos em um padrão helicoidal para formar o feixe de fio.Esta configuração garante que os núcleos são seguramente mantidos juntos para criar um conjunto de cabo estável e confiável.

3. Múltiplos Núcleos: A máquina é projetada para lidar com vários núcleos simultaneamente.O número de núcleos pode variar dependendo do modelo específico da máquina e dos requisitos do feixe de arame a ser produzidoIsto permite a ligação simultânea de vários núcleos para criar um cabo multi-núcleo.

4. Processo de enxaguamento: a máquina incorpora componentes rotativos que torcem os múltiplos núcleos juntos para formar uma estrutura de cabo bem agrupada.O processo de filamento garante que os núcleos individuais estejam adequadamente dispostos e mantidos juntos para criar um feixe funcional de fios com vários núcleos.

5. Controle de tensão: a máquina está equipada com mecanismos de controlo de tensão para manter uma tensão constante nos núcleos durante o processo de enxaguamento.Isso ajuda a garantir a qualidade e integridade do feixe de fio torcido com múltiplos núcleos sendo produzidos.

6. Painel de controle: A máquina normalmente possui um painel de controle que permite aos operadores monitorar e ajustar vários parâmetros, como velocidade de rotação, tensão e direção de torção.O painel de controlo fornece uma interface para definir e modificar os parâmetros de funcionamento da máquina.

7. Funções de segurança: A máquina pode incluir funções de segurança, tais como botões de parada de emergência, capas de proteção e sensores para garantir uma operação segura e prevenir acidentes.

Desempenho
Esta máquina consiste em procedimento PLC, controle de regulação da velocidade do inversor, controle pneumático, movimento de torção de cablagem em cantilever,O movimento de absorção da bobina de capstan e o movimento transversal recíproco são controlados duplamente por ligação mecânica e ligação pneumática.Então, o excelente desempenho de sincronização da unidade desde o início.
O funcionamento normal, a paragem lenta e a paragem de emergência, além disso, asseguram também o passo de torção estável com pequenos erros ao mesmo tempo.Tais séries de cablagem são únicas na concepção da linha de produçãoÉ o produto preferido para a produção em série de cabos e embalagens.
