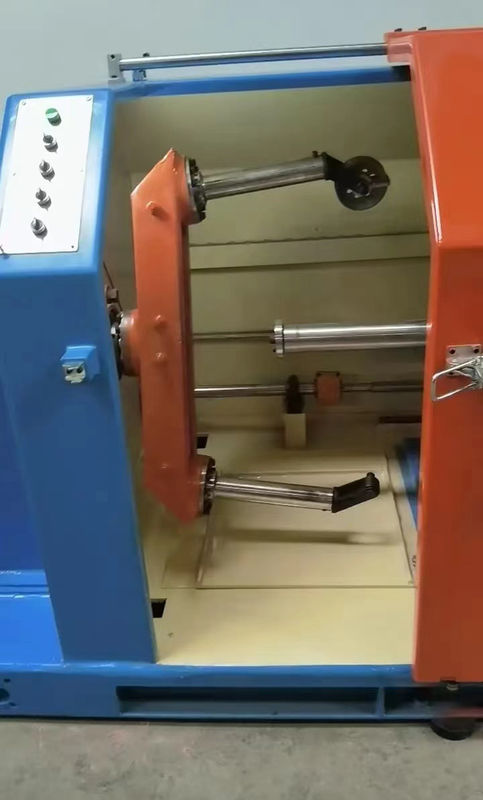

Máquina pneumática de ligação de cabos de 1000 rpm para cabos de dados

Máquina pneumática de ligação de cabos de 1000 rpm para cabos de dados

Especificação técnica

Aplicaçãon

Aplicável a cabos de dados (cat5e/cat6/cat6a/cat7) e cablagem de fios de núcleo de cadeia múltipla

e torcendo e embrulhando no meio.

Características:

A caixa de enrolamento move os tabuleiros para a esquerda e para a direita ao longo do caminho de deslizamento, com inclinação estável e ajuste sem passos, e o cabo de fio enrolado está ordenadamente organizado, com tensão equilibrada.

Comparado com as máquinas tradicionais de filamento único, tem a vantagem de evitar a ruptura da vara de parafuso a alta velocidade.

L O carregamento e descarregamento das bandejas é fácil com baixo consumo de mão de obra.

L passo controlado por computador, roda de tração sem tensão, caminho de passagem do cabo de fiação de movimento, aumentando o diâmetro da roda de tração para reduzir a curva do cabo de fio.

l A unidade principal de enxaguante tem uma estrutura de braço em voga, um corpo giratório com baixa inércia de rotação, altas rpm e velocidade estável.

Descrição do produto:

Uma máquina de cablagem pneumática de torção única de 1000 rpm para cabo de dados é um tipo específico de máquina de cablagem usada para a produção de cabos de dados torcidos.Aqui estão as principais características de tal máquina:

1. Operação pneumática: a máquina utiliza energia pneumática para conduzir e controlar seus vários componentes.permitindo uma operação precisa e eficiente.

2. Configuração de torção única: a máquina é projetada para cablagem de torção única, onde vários condutores ou fios são torcidos juntos para formar um cabo de dados.A máquina normalmente consiste em componentes rotativos que torcem os condutores em um padrão helicoidal para criar a estrutura de cabo desejada.

3. Velocidade: a máquina opera a uma velocidade máxima de 1000 revoluções por minuto (rpm).

4. Aplicação de cabos de dados: a máquina é especificamente concebida para a produção de cabos de dados, utilizados para a transmissão de sinais ou dados digitais.Estes cabos são comumente usados em redes de computadores, telecomunicações e outras aplicações de transmissão de dados.

5. Controle de tensão: a máquina está equipada com mecanismos de controlo de tensão para assegurar que os condutores são submetidos a uma tensão constante durante o processo de cablagem.Isso ajuda a manter a qualidade e integridade dos cabos de dados torcidos que estão sendo produzidos.

6. Painel de controle: A máquina é tipicamente equipada com um painel de controle que permite aos operadores monitorar e ajustar vários parâmetros, como velocidade, tensão e direção de torção.O painel de controlo fornece uma interface para definir e modificar os parâmetros de funcionamento da máquina.

7. Funções de segurança: A máquina pode incorporar funções de segurança, tais como botões de parada de emergência, capas de proteção e sensores, para assegurar uma operação segura e prevenir acidentes.

Desempenho
Esta máquina consiste em procedimento PLC, controle de regulação da velocidade do inversor, controle pneumático, movimento de torção de cablagem em cantilever,O movimento de absorção da bobina de capstan e o movimento transversal recíproco são controlados duplamente por ligação mecânica e ligação pneumática.Então, o excelente desempenho de sincronização da unidade desde o início.
O funcionamento normal, a paragem lenta e a paragem de emergência, além disso, asseguram também o passo de torção estável com pequenos erros ao mesmo tempo.Tais séries de cablagem são únicas na concepção da linha de produçãoÉ o produto preferido para a produção em série de cabos e embalagens.
