Máquina de linha de extrusão de cabo eletrônico 1.5 2.5 para cabos de PVC
Especificações:
| Modelo |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| Diâmetro da auge (Ø mm) |
35-40 |
45 a 50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| Diâmetro da peça de trabalho (Ø mm) |
0.4-3 |
0.8-6 |
1.8-15 |
2 a 20 |
3 a 30 |
8 a 40 |
5-50 |
8 a 80 |
10 a 120 |
20 a 170 |
| Potência da extrusora (kW) |
Padrão |
2.2-11 |
11 a 15 |
30 |
30 a 37 |
53 a 75 |
75 a 90 |
110 |
110 a 132 |
160-200 |
315 |
| Aumentar a produtividade |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| Produtividade da extrusão (kg/h) |
Padrão |
PVC |
40-55 |
75 a 80 |
140 a 160 |
160 a 180 |
230 a 250 |
300 a 330 |
380-430 |
500 a 550 |
640-650 |
900 a 1000 |
| LSZH |
25-35 |
50-55 |
110-120 |
120 a 150 |
180 a 210 |
220 a 320 |
290 a 320 |
350 a 380 |
600-700 |
1000 a 1100 |
| Aumentar a produtividade |
PVC |
60 a 70 |
110-120 |
190-200 |
290 a 300 |
330 a 350 |
430 a 450 |
530-550 |
780-800 |
1100 a 1200 |
1600-1800 |
| LSZH |
35 a 45 |
90 a 100 |
180-200 |
200 a 220 |
270 a 290 |
330 a 350 |
400-420 |
520 a 540 |
730-750 |
1100 a 1200 |
| Velocidade linear (m/min) |
Padrão de PVC |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| LSZH de alta velocidade |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
Descrição1:
Esta máquina é usada para isolar ou revestir cabos LSZH. Possui um parafuso especializado para o material LSZH e a relação de compressão é estritamente controlada para garantir um processo de extrusão suave.Dispõe igualmente de um sistema de aquecimento e arrefecimento adaptado às necessidades da máquina para assegurar a temperatura de funcionamento idealAlém disso, há um painel de controlo PLC fácil de usar para ajustes rápidos na configuração e configurações de produção.
Características:
Usando um parafuso especializado para o material LSZH e controlando estritamente a relação de compressão com base nas características únicas do material.
Garantir a resistência à tração, alongamento e acabamento da superfície do material LSZH, escolhendo um molde de compressão para isolamento e um molde semi-prensado para revestimento.
Toda a linha é controlada por PLC com uma interface de interação homem-máquina, utilizando tecnologia de controlo digital e programas PLC para um sistema de controlo fiável e flexível.
O sistema de arrefecimento de toda a linha é crucial para a extrusão do material LSZH, pelo que é adotado um sistema especial de controlo da temperatura de aquecimento e arrefecimento.
Sobre nós
A Jiangsu hopda Machinery Co., Ltd. foi fundada em 1989 e está localizada na Zona Industrial de Guanlin, cidade de Yixing, província de Jiangsu.com uma oficina de produção de 40A Jiangsu Hopda Machinery Co., Ltd. é uma empresa baseada em tecnologia que integra a P&D de cabos inteligentes,ProjetoA empresa possui mais de 50 conjuntos de equipamentos de produção em larga escala e ativos acumulados de quase 100 milhões de yuans.um conjunto completo de equipamentos de produção para fios inteligentes, incluindo: extrusora, máquina de enrolar o quadro, máquina de formar cabos, máquina de enrolar de alta velocidade, máquina de torção de desvio ativo, máquina de embalagem de anéis, máquina de enrolar 1860 de engrenagem de cabo,Máquina de gravação horizontal multicamadas de alta velocidade, máquina de agrupamento, máquina de blindagem, máquina de revestimento de cobre, absorção e absorção ativa, absorção e absorção de pórtico, máquina de tração de rastreador,Integração de embalagens balançantes e paletização inteligentes, etc. Através da integração da tecnologia da Internet e da indústria de montagem, combinada com soluções em nuvem, os clientes podem visualizar a situação da produção de pedidos a qualquer momento e em qualquer lugar,e realizar 24 horas de serviço pós-venda colaborativo remoto, que ganhou uma boa reputação e um grande elogio no mercado.
Por trás da escala, a qualidade do produto é o núcleo da concorrência empresarial, é a arma mágica para ganhar clientes, os padrões empresariais continuam a melhorar, a governança corporativa continua a melhorar.A combinação de I&D e fabricação inteligente abrange atualmente muitas empresas de fabricação de cabos no país e no estrangeiro, e os produtos são exportados para o Médio Oriente, a Europa, a América do Norte e do Sul e outras regiões, a fim de servir o negócio de exportação.
Com a revitalização da indústria nacional como nossa própria responsabilidade, sob a oportunidade de desenvolvimento da nova era, continuaremos a tomar o modo de produção de "alta eficiência,A utilização de tecnologias de alta qualidade e de baixo consumo de energia" como núcleo da fabricação inteligenteConfiança em si, desenvolvimento lado a lado e retribuição à sociedade com a indústria.

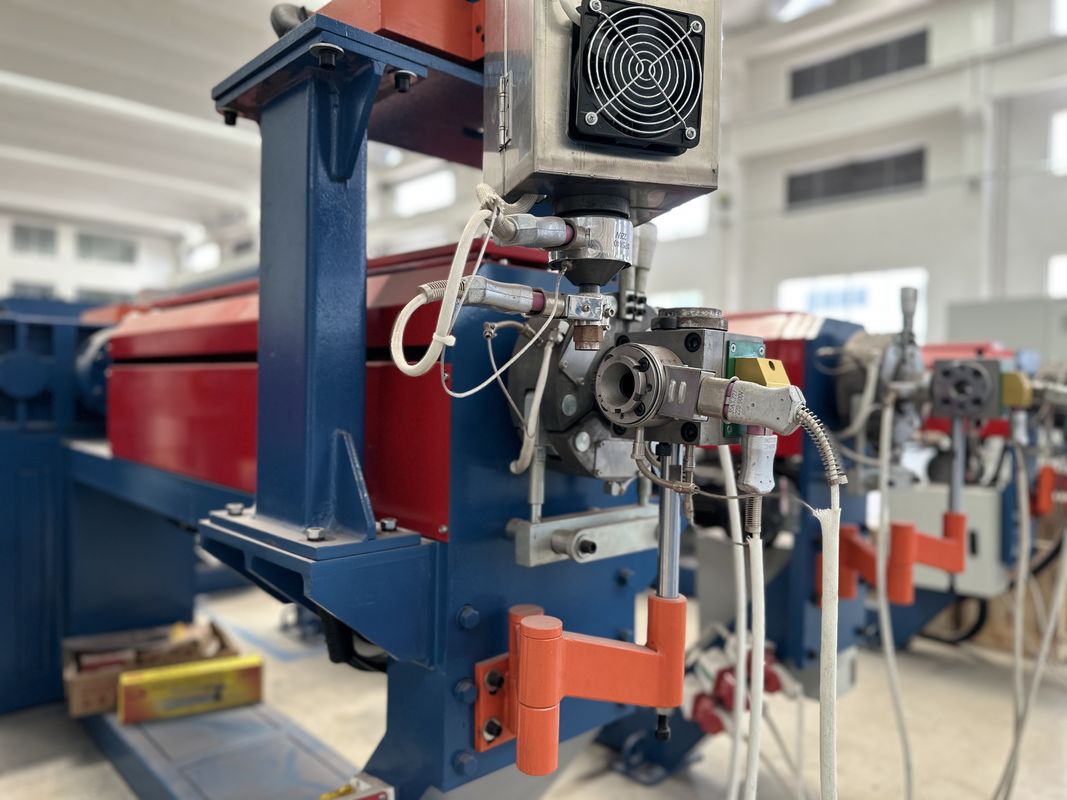

Anfitrião de extrusão
Material aplicável: PVCE, grau de plastificação de 100%.
Capacidade máxima de extrusão: 140 kg/h.
Diâmetro do fio acabado: 2 ̊10 mm
Altura do centro mecânico: 1000 mm
Relação entre comprimento e diâmetro: 1:25
Relação de compressão: 1:2.8
Material do parafuso: um Ø70mm, taxa de rotação do parafuso: 0 ̊90RPM,
parafusos com tratamento de nitrogénio dentário completo de aço ligado e superfície polida cromada
Material do cilindro de parafuso: aço ligado 38CrMoA1A, tratamento com nitrogénio e moagem de precisão.A dureza da superfície dentro do cilindro de parafuso é R2-3 grau maior do que a da superfície frontal do parafuso e o fio do parafuso.
Caixa de engrenagens: Imitação do tipo italiano, caixa de engrenagens helicoidal endurecida, material de aço fundido, lubrificação com banho de óleo, amortecimento de alta eficiência da face dos dentes e adoção de rolamentos japoneses NACHI.
Aquecimento Eléctrico: total 380 V, com fluxo separado de três fases.
A zona de aquecimento elétrico do cilindro de parafuso 4, o aquecimento do anel de aquecimento de alumínio fundido é fixado com um ducto de ar de arrefecimento.
Zona de aquecimento elétrico da cabeça 1, aquecimento por anel de aquecimento de alumínio fundido.
Zona de aquecimento elétrico do pescoço da máquina 1, aquecimento de placas elétricas
Zona 1 de aquecimento elétrico, aquecimento pelos comprimidos eletro-termais.
Refrigeração: parafusar a zona do cilindro 4, utilizar 4 conjuntos de ventiladores de refrigeração ((250W).
Controle de temperatura: Utilize o medidor de controlo de temperatura automático PID fabricado em Yangming, Taiwan, defina automaticamente o controlo em 0-399°C e use o KTYP como par térmico.
Apertar a cabeça da máquina: Utilizando uma chave rápida de trincoleta, dupla pinça de accionamento por cadeia.
Motor anfitrião: 22kw.
Aperto de cabeça: utilizando uma chave inglesa rápida de trincoleta, aperto duplo acionado por corrente.
