2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
  • 2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção
2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção

2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção

Lugar de origem China
Marca Hopda
Certificação ISO,CE
Número do modelo 1600, 1+5
Detalhes do produto
Diâmetro de fio único (condutor mole):
10 a 20 mm
Diâmetro de fio único (duro):
3.5-8mm
máx. OD:
70 mm
Arranque de barragem:
60-1500 mm
Velocidade de rotação máxima:
250 rpm (3B)
Velocidade da tração:
120 m/min
Potência:
90 kW
Bobina da tomada-acima:
PN2500
A bobina de pagamento na gaiola:
PN1600
Altura do centro:
1000 mm
Destacar:

Máquina de cablagem de rastreamento de passo 1+4

,

Máquina de fixação de cabos elétricos de localização de fios de telefone

,

Máquina de cablagem de rastreamento de 2000 mm

Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto (poderá ser encomendado separadamente)
Preço
negociável
Detalhes da embalagem
Embalagens navegáveis em contentores para exportação
Tempo de entrega
Se não houver estoque, 30 a 60 dias civis
Termos de pagamento
T/T,L/C
Habilidade da fonte
GRUPO 5 pelo mês
Descrição do produto
Descrição e aplicação:
Com níveis de produtividade que ultrapassam os das máquinas convencionais de cablagem de tipo berço, a nossa máquina de colocação de arco é adequada para fixar cabos de estrutura macia como cabos de controle,Cabos aéreos ACSR, cabos de energia, e fios de cobre, alumínio e liga de alumínio com até 7 núcleos.A unidade da máquina pode ser independente ou baseada no eixo de terra.- Não.

Características:- Não.
  • A interface homem - máquina, que é fácil de usar, permite uma operação fácil e um monitoramento em larga escala.- Não.
  • O ajuste automático do passo é alcançado através do PLC.- Não.
  • Pode ser adicionado um modo de torção para trás com um máximo de 100%.- Não.
  • Existem opções de acionamento independente e acionamento de eixo de solo.- Não.
  • Os servomotores de indução AC são utilizados para uma operação confiável e eficiente em termos energéticos.


Especificações:




O que é o preço de venda?

Velocidade de rotação máxima

(r/min)

Diâmetro de fio único

(mm)



Pico

(mm)



Dose máxima (mm)



Potência ((KW)



Caterpillar ((kg)





Absorção



Altura central ((mm)

 Comprimento * largura ((m)
3B 4B 5B 6B Condutor blando Condutor duro
Ø1000 430 400 370 350 Ø8?? Ø15 Ø3.0 Ø6.0 90-1400 24 37 1600 PN1600 1000 50×6
Ø1250 330 288 270 250 Ø8?? Ø15 Ø3.0 Ø6.0 48 a 1500 60 55 2000 PN2000 1000 55×6
Ø1600 250 220 200 180 Ø10·Ø20 Ø3,5 ̊Ø8.0 60 a 1500 70 90 2000 PN2500 1000 60×7





Principais componentes:
  1. Estação central de pagamento
  2. Estabilizador de guias de arame
  3. Anfitrião encalhado
  4. Estação de pagamento do requerente (opcional)
  5. Montar o suporte da matriz
  6. Máquina de gravação central
  7. Máquina de blindagem
  8. Contador de medidores
  9. Capstan/Hual-off/Caterpillar
  10. Começar a atravessar
  11. Sistema de controlo
  12. Sistema de transmissão
  13. Partes de desgaste

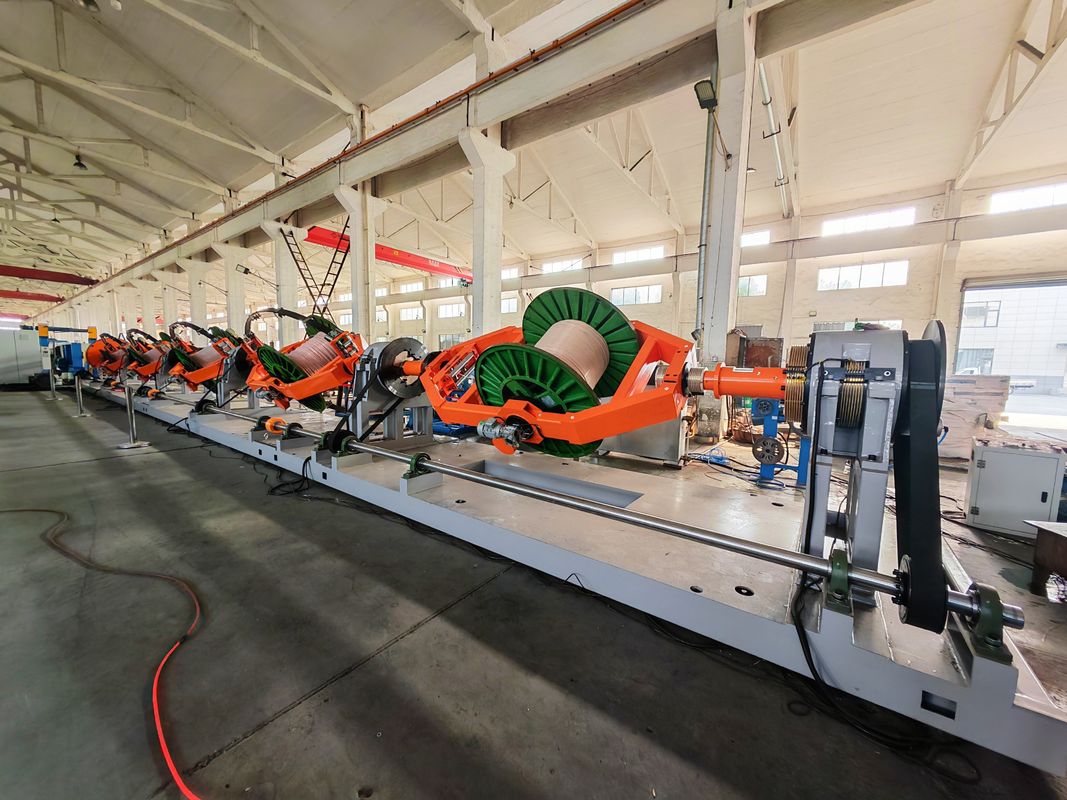

Imagens do produto:
2000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 02000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 12000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 22000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 32000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 42000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 52000mm 1+4 Pitch Tracking Cabling Machine para elétrico e telefone fio de volta-torção 6


Tag:

Máquina de colocação rígida,

Máquina de enrolar fios concêntricos,

Máquina de colocação de cabos de tipo arco
