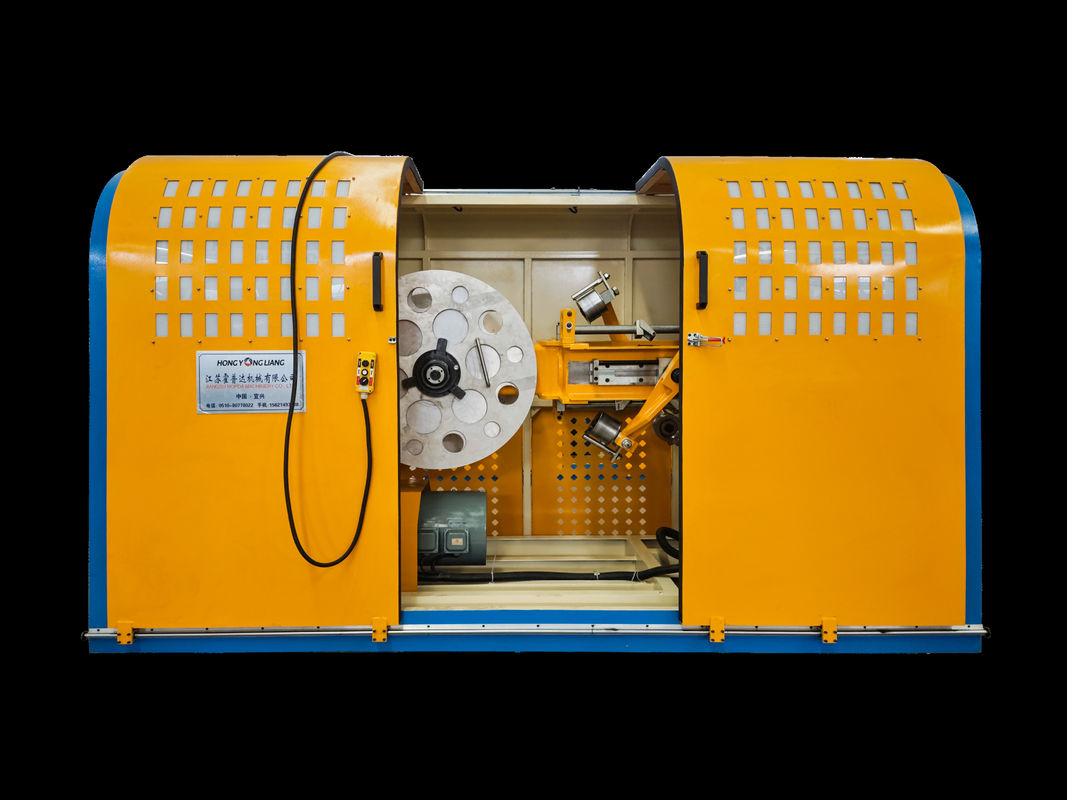

Armadura Cum Core Laying Machine, Cable Strander Sub Twist Corpo
Especificações:
| Especificações/Modelo |
630 |
710 |
800 |
| Diâmetro do buraco de passagem do fio: |
F95mm |
F110mm |
F150 mm |
| Largura da bobina de fita |
20 a 70 mm |
20 a 60 mm |
20 a 70 mm |
| Número de bobinas de fita |
2 bobinas |
2 bobinas |
2 bobinas |
| Estrutura da fita de envolvimento: |
Tipo semicorteado |
Tipo semicorteado |
Tipo semicorteado |
| Especificação do cartucho de fita: |
(Diâmetro externo * Diâmetro interno) Ф630×Ф200mm |
(Diâmetro externo * Diâmetro interno) Ф710×Ф200mm |
(Diâmetro externo * Diâmetro interno) Ф800×Ф200mm |
| Tensão da fita de envolvimento: |
Motor separado |
Cinturão de atrito com tensão autoconstante, |
Cinturão de atrito com tensão autoconstante, |
| Pistola de tira de aço: |
8-195 mm |
8-195 mm |
8-195 mm |
| Potência do motor: |
18.5kw 1440 r/min |
22kw 1440r/min |
22kw 14700 r/min |
| velocidade máxima de rotação |
350 r/min |
504 r/min |
504 r/min |
| altura central do equipamento |
1000 mm |
1000 mm |
1000 mm |
| Modelo de travão pneumático |
DBH-105 |
DBH-105 |
DBH-105 |
Aplicação:
Para envolver a camada metálica num padrão helicoidal em torno do cabo para aumentar a resistência mecânica e a durabilidade do cabo.
Descrição do produto
O An é uma peça especializada de equipamento usada na indústria de fios e cabos para a produção de cabos blindados.Ele combina as funções de armadura fio de enxaguamento e fio central colocando em uma única máquina.
O processo de enrolamento de fio de blindagem envolve torcer vários fios juntos para formar uma camada protetora, comumente conhecida como blindagem, em torno do núcleo do cabo.A armadura fornece resistência mecânica e proteção ao cabo, tornando-o adequado para ambientes resistentes ou aplicações onde seja necessária durabilidade adicional.
O processo de colocação do fio central envolve a colocação dos fios centrais, que transportam os sinais elétricos ou a energia, dentro da camada blindada.A máquina é projetada para posicionar com precisão e colocar os fios do núcleo ao lado dos fios de blindagem para criar uma estrutura de cabo composto.
As principais características e capacidades de uma máquina de colocação de núcleo de camadas de blindagem podem incluir:
-
A máquina é equipada com cabeças ou bobinas para segurar os fios de blindagem.
-
Core Wire Laying: A máquina tem mecanismos para posicionar e colocar os fios do núcleo ao lado dos fios de blindagem.Os fios do núcleo são tipicamente colocados nas lacunas entre os fios de blindagem e fixados no lugar durante o processo de colocação.
-
Controle de tensão: a máquina fornece mecanismos de controle de tensão para garantir uma tensão consistente do fio durante as operações de enrolamento e colocação.Isto ajuda a manter a integridade estrutural e a qualidade do cabo.
-
Controle de velocidade: a máquina oferece um controle de velocidade ajustável para acomodar diferentes requisitos de produção e tipos de cabos.
-
Painel de controlo PLC: a máquina está equipada com um painel de controlo de controlador lógico programável (PLC) para facilitar a operação, o ajuste dos parâmetros e o controlo dos processos de enrolamento e colocação.Permite um controlo preciso e sincronização das funções da máquina.
Máquina de blindagem 800
630 máquinas de blindagem
710 máquinas blindadas
