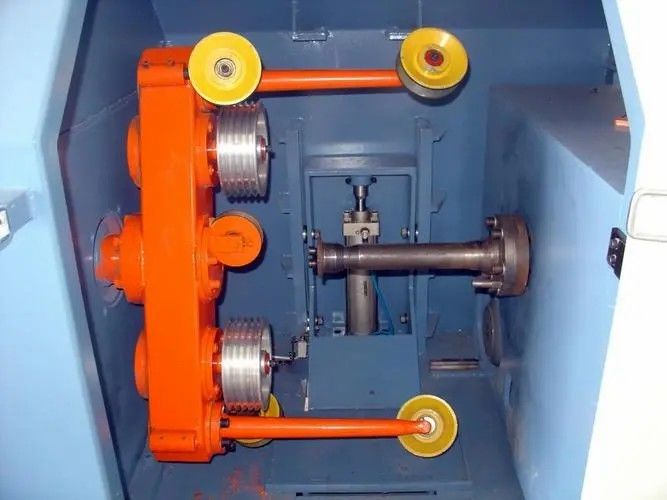

Máquina de agrupamento de fios de dupla torção de alta velocidade, 1250 Máquina de filamento de cabos
Ficha de parâmetros técnicos:
| Modelo |
YL-Φ800 |
|
| Bolinhas de compensação (mm) |
Φ400-Φ630 |
|
| Bolinhas de captação (mm) |
Φ800 |
|
| Diâmetro, de fios de núcleo (mm) |
Φ0.3-Φ3.0 |
|
| Diâmetro máximo do produto acabado (mm) |
Φ18 |
|
| Percurso de torção (mm) |
30 a 300 |
|
| Velocidade máxima de rotação (rpm) |
680 |
|
| Percurso de travessia (mm) |
3 a 20 |
|
| Tensão de absorção |
Traço de tensão pneumática, facilmente ajustável |
| Tipo de captação e de travessia |
Recolha de acordo com a rotação da bobina, atravessando de acordo com o movimento recíproco da bobina. |
| Direção de torção |
¢S ¢ ou ¢Z ¢ |
| Dispositivo de embalagem |
Embalagens intermediárias ou embalagens directas |
| Tipo de compensação |
Adotar a máquina de retorno da unidade |
Aplicação:
Aplicável a cabos de dados (cat5e/cat6/cat6a/cat7) e cablagem de fios de núcleo de cadeia múltipla
e torcendo e embrulhando no meio.
Características:
l Ligação a diferentes velocidades mecanicamente, controlo por programa PLC, passo de rastreamento electrónico, interface homem-computador, trabalho constante a alta velocidade.
O carregamento e descarregamento das bandejas é fácil e requer baixo consumo de mão-de-obra.
O passo é controlado por computador, com rodas de tracção sem tensão e um caminho de passagem do cabo de fiação de movimento.
l A unidade principal de filamento tem uma estrutura de braço em voga e um corpo giratório com baixa inércia de rotação, altas rpm e velocidade estável.
Descrição do produto:
Uma máquina de agrupamento de arame de dupla torção de alta velocidade e uma máquina de enxaguamento de cabo 1250 são dois tipos diferentes de equipamentos usados no fabrico de cabos.
-
Máquina de agrupamento de fios de dupla torção de alta velocidade:
- Configuração: A máquina é projetada para agrupamento de fios de dupla torção, onde vários fios são torcidos juntos para formar um feixe de fios.
- Velocidade: Este tipo de máquina opera a altas velocidades, tipicamente projetada para atingir taxas de produção rápidas.
- Processo de agrupamento: A máquina utiliza componentes rotativos para torcer os fios em um padrão helicoidal, criando uma estrutura de fio bem agrupada.
- Painel de controlo: A máquina está equipada com um painel de controlo que permite aos operadores monitorizar e ajustar vários parâmetros, tais como velocidade, tensão e direcção de torção.
-
1250 Máquina de fixação de cabos:
- Configuração: A máquina é projetada para o enrolamento de cabos, onde vários condutores isolados são enrolados juntos para formar um cabo.
- Processo de filamento: a máquina consiste em componentes rotativos que torcem os condutores em um padrão helicoidal para criar a estrutura do cabo.
- Diâmetro máximo: a máquina é capaz de transportar cabos com um diâmetro exterior máximo de 1250 mm.
- Painel de controlo: semelhante à máquina de agrupamento de fios, a máquina de enrolamento é equipada com um painel de controlo para monitorizar e ajustar vários parâmetros.
