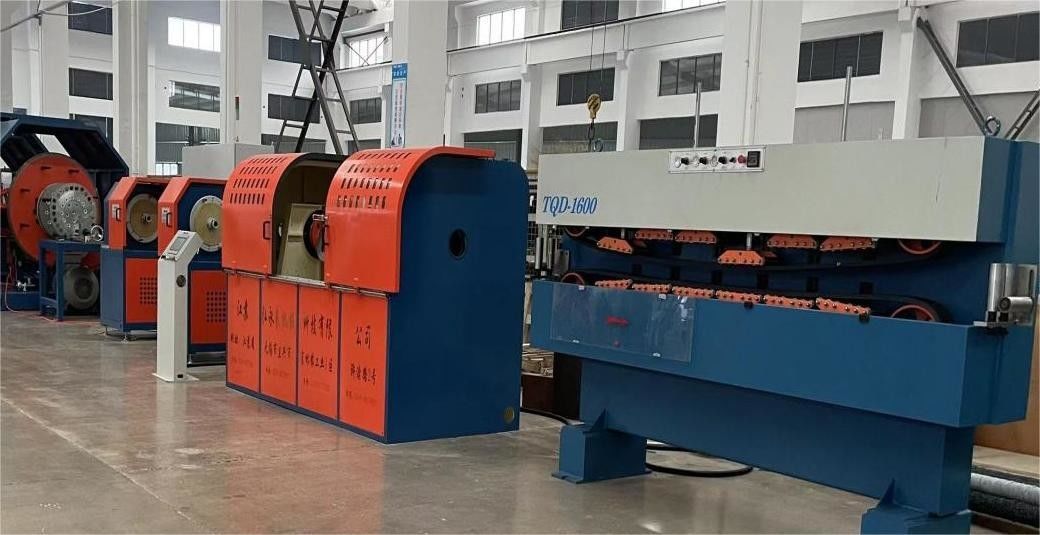

60 m/min Máquina de enrolamento de torção única Cantilever Double Twist Stranders

Máquina de enxaguamento de fio de cobre de ruído baixo

Especificação técnica

Aplicação:

Adequado para torção de condutores de cobre, de liga de alumínio, etc., e para torção de fios de núcleo de cabo.

Características:

• A máquina é controlada por PLC com uma interface homem-máquina.O passo do fio pode ser ajustado de forma flexível usando a tela sensível ao toque.
• Ele adota um arco de fibra de carbono, que tem alta resistência e é leve.
• Os sistemas de proa, tração e captação usam motores independentes.
• A eficiência de produção do enrolador de dupla torção é cerca de 3 vezes superior à do enrolador rígido.

Descrição do produto:

A "Machina de enrolamento de fio de cobre de dupla torção de baixo ruído" é um equipamento especializado usado na indústria de fabricação de fios.É projetado para enrolar ou torcer vários fios de cobre juntos para criar um cabo ou fio de aglomeração.

O termo "Low Noise" sugere que esta máquina em particular é projetada para minimizar o ruído gerado durante o processo de enrolamento.Esta característica pode ser benéfica para reduzir a poluição acústica no ambiente de produção ou proporcionar um ambiente de trabalho mais confortável para os operadores.

A máquina emprega um mecanismo de "Double Twist", o que significa que ela torce os fios em duas direções simultaneamente para criar um cabo bem amarrado.Esta ação de dobragem ajuda a melhorar a estabilidade e integridade do cabo resultante.

O propósito principal da máquina é "fazer fio de agrupamento". O fio de agrupamento refere-se a um tipo de cabo ou fio que é formado por torcer vários fios individuais.Este processo aumenta a flexibilidade geral e a resistência do fio, tornando-o adequado para várias aplicações.

Quando se utiliza a máquina de enrolamento de fio de cobre de dobragem dupla de baixo ruído, os fios de cobre são inseridos na máquina e a máquina os enrola de forma controlada.O cabo resultante ou fio de agrupamento pode ter características diferentes dependendo de fatores como o número de fios que estão sendo torcidos, a direcção e o grau de torção e os requisitos específicos da aplicação.

Vale a pena notar que o processo de dupla torção pode ser aplicado a diferentes tipos de fios, não apenas cobre.a máquina é especificamente concebida para enrolar fios de cobreO fio de aglutinação resultante pode ser utilizado em várias indústrias, tais como telecomunicações, distribuição de energia e fiação elétrica, onde são necessários cabos flexíveis e robustos.

Características de desempenho:

1. Fios de núcleo aplicáveis: Ф0,6-6,0 mm.
2. Diâmetro externo do filamento: MAXФ15 mm,
3. Distância de torção: 20 a 200 mm.
4. Diâmetro da bobina: F800 mm.
5. Velocidade do guincho em suporte: 600 rpm.
6. Direção: esquerda e direita "S", "Z" podem ser trocados.
7. Modo de funcionamento: funcionamento por ecrã táctil.
8. Velocidade da linha de produção: 0-60m/min

800 guincho em suporte:

1. Motor principal: 11 kW;
2. Inversor principal: 11 kW;
3. Freio: freio de disco pneumático de 10 kg;
4. Motor de regulação de velocidade: 3,7 kW;
5. Inversor de regulação de velocidade: 3,7 kW;
6. Motor: potência 1/2HP, relação de redução: 6:1,
7. Especificação da bobina de captação: Φ800;
8. Bloqueio do carrete: bloqueio manual.
9. Elevação por bobina: elevação eletro-hidráulica.
10. Função de interface homem-máquina: A distância de torção, velocidade e medidor podem ser gravados, exibidos e definidos a qualquer momento e têm
11. Display com falha; tela sensível ao toque colorida: 8 cores 6 polegadas.
12. Modelo de especificação do controlador programável PLC: SIEMENS S7-200 CPU266;
13. Especificação e modelo do codificador rotativo: Japão Rheinland CB-2000HC;
14. Tipo de medidor: o medidor é registado na máquina e exibido no ecrã sensível ao toque;
15. Métro de desconexão em posição alarme e parada;
16. Limite de operação segura.
